鼓式制動器、盤式制動器制動剎車原理有什么不同
制動器是具有使運動部件（或運動機械）減速、停止或保持停止?fàn)顟B(tài)等功能的裝置。是使機械中的運動件停止或減速的機械零件。俗稱剎車、閘。制動器主要由制架、制動件和操縱裝置等組成。有些制動器還裝有制動件間隙的自動調整裝置。為了減小制動力矩和結構尺寸，制動器通常裝在設備的高速軸上，但對安全性要求較高的大型設備（如礦井提升機、電梯等）則應裝在靠近設備工作部分的低速軸上。

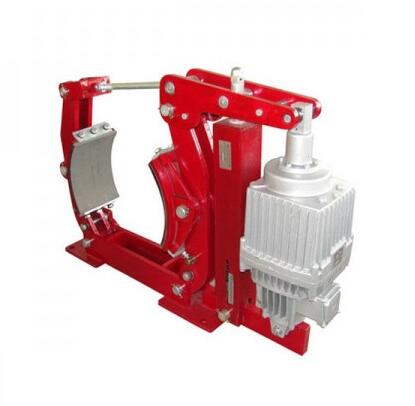

電力液壓鼓式制動器的優缺點：
以上介紹的幾種鼓式制動器，對其優缺點可以作如下的分析比較。
(1)首先就制動效能來看，在結構參數基本相同的條件下 自動增力式制動器，由于對磨擦力的增勢效果，利用的充分，而制動效能最高平衡式制動器次之，非平衡式最低，但從另一方面看，由于制動蹄與制動鼓之間的磨擦系數本身是一個不穩定的因素，它隨制動鼓和磨擦片的材料性質 溫度和表面情況(如是否沾水、油等)的不同而在很大范圍內變化 自動增力式制動器的制動效能對磨擦系數最為敏感，因而很不穩定。
(2)鼓式制動器都在不同程度上利用了磨擦增勢作用來保證一定的制動效能，而在使用中，因磨擦系數并不穩定，所以制動效能的穩定性較差。
(3)制動器工作時，磨擦產生的熱量絕大部分傳給制動鼓，使其溫度升高，為了減少升溫，應當使制動鼓有較大的熱容量。
鼓式制動器：
(1)簡單非平衡式制動器：這是最常見的一種液壓車輪制動器在這種制動器中，助勢蹄片，靠磨擦力的作用，致使對制動鼓的壓力比減勢蹄片大得多，為使兩蹄片磨損均勻，把助勢蹄片做得比減勢蹄片長一些，使作用于蹄片的張開力不等，但產生的磨擦力矩相等，從而達到均勻磨損的目的。
(2)平衡式制動器：平衡式制動器具有單向助勢和雙向助勢兩種型式，單向助勢平衡式制動器，每個蹄片硬壓向制動鼓時都有自動助勢作用，但倒車時將變?yōu)闇p勢蹄，制動效果差，因其單向制動力矩較大 故稱為單向平衡式制動器。雙向平衡式制動器 前后兩個制動分泵驅動兩浮式制動蹄，當前進制動時，所有分泵活塞都在液壓作用下向外移動，將兩蹄片壓靠在制動鼓上，在制動鼓的摩擦力矩作用下，兩蹄都朝車輪旋轉方向轉動 直至使兩分泵的活塞外端的支座推回到分泵的端面為止，這種制動器，接觸情況好，磨損也較均勻，制動效率較高，多為現代汽車采用。
(3)自動增力式制動器：這種結構BL130采用 這種制動蹄左右蹄下端靠浮動的調整桿連接，當左蹄的上端被分泵壓向制動鼓時，其分泵的張開力通過蹄片的助勢作用傳給右蹄下端，該推力較分泵張開力大，同樣具有助勢作用的右蹄在更大的推力作用下 產生的制動力矩比左蹄更大，整個制動器的制動效率比平衡式更高，并且具有自動調整蹄片間隙的裝置。
廣泛地應用在起重、冶金、礦山、港口、建筑等機械中 主要產品有： 電力液壓塊式制動器系列 YWZB YWZ3B YWZ4B YWZ5 YWZ8 YWZ9 YWZ12 YWZ13 YW YWL TYWZ2 YWP 電磁塊式制動器 JZ(TJ2A) MW(Z) ZWZA ZWZ2 ZWZ3A DCW3 電磁失效保護盤式制動器 5SE 561SE 560SE 56SE DCPZ12.7 4SE 3SE ST1SE ST2SE 450SE 液壓失效保護盤式制動器 5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SH SB(YQP) SBDST5SH ST10SH ST16SH ST25SH ST25SH-A ST40SH 904SH SBB 電力液壓臂盤式制動器 YPZ2Ⅰ、Ⅱ、Ⅲ YPZ2Ⅳ、Ⅴ、Ⅵ 氣動鉗盤式制動器 QP12.7 5SP 4SP 3SP 450SP PD ADP60M-ADP61M-ADP62M 液壓直動盤式制動器 DADH75 ADH60 ADH90 ADH120 DADH80 DADH90 DADH120 DADH103 DADH195 電力液壓推動器 YT1 Ed 防爆電力液壓推動器 BYT1 BED
制動器根據使用的地方不同，有很多種類，如：鼓式制動器、盤式制動器等。對于這兩種制動方式，它們的構造有何不同呢？
1、鼓式剎車是在輪轂里裝設二個半圓型的剎車片，用“杠桿原理”使剎車片與輪鼓內面接觸而發生摩擦而制動。盤式剎車以剎車卡鉗控制兩片剎車片去夾住輪子上的剎車碟盤。在剎車片夾住碟盤時，其二者間會產生摩擦。
2、鼓式剎車的剎車系統可以使用較低的油壓，鼓式剎車在受熱后直徑會增大，會發生剎車反應不如預期的情況。盤式剎車散熱性優于鼓式剎車，連續踩踏剎車時不會造成剎車衰退而使剎車失靈。盤式剎車左右車輪的剎車力量比較平均，剎車盤具有較好的排水性，能降低水或泥沙造成剎車不良的現象。
3、鼓式剎車的手剎機構安裝容易，有些后輪裝置盤式剎車的，另在剎車盤中心部位安裝鼓式手剎。剎車的踩踏力道不好控制，不利于急剎動作。盤式的剎車片與剎車盤之間的摩擦面積比鼓式剎車要小，所以在剎車力量上較弱，為改善剎車力量的缺點，需較大的踩踏力或是加大油壓來提高剎車力量。
4、鼓式剎車的零件加工較為簡單，制造成本低廉，但構造零件多。盤式剎車構造簡單，維修更容易，但是剎車片磨損大，更換頻率高。
